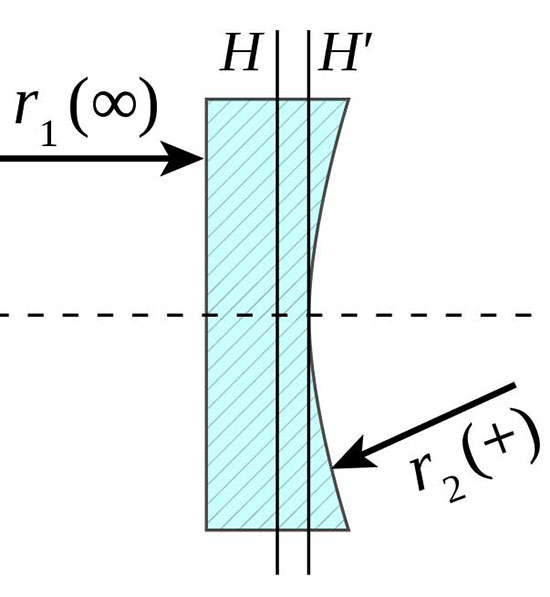

平凹透鏡是一種負透鏡焦距為負值，平行光束入射到平凹透鏡后將發散開來。出射光線不能匯聚成一點，反而好像是從位于物空間的一個虛擬像點發散開來的，在絕對共軛比大于5:1或小于5:1時，平凹透鏡是減少球差、彗差、畸變的最佳形狀的負透鏡。平凹透鏡的凹面應該朝向物方方向，但是當應用于高能量激光系統，則應該相反放置，以減小表面剩余反射光線聚集的可能性。平凹透鏡則是一面是球面，一面為平面的。中間也薄于兩邊。

平凹透鏡特點：

平凹透鏡一面凹面一面為平面，具有負焦距。通常用于光束準直、增加（減小）焦距或擴大（縮小）圖像。為了得到更小球差，當入射光束為準直光束時，準直光束應入射到平凹透鏡的凹面。

平凹透鏡具有負焦距常用于成像或光束準直等應用，鍍膜后的透鏡也廣泛應用于于可見光和近紅外應用領域。

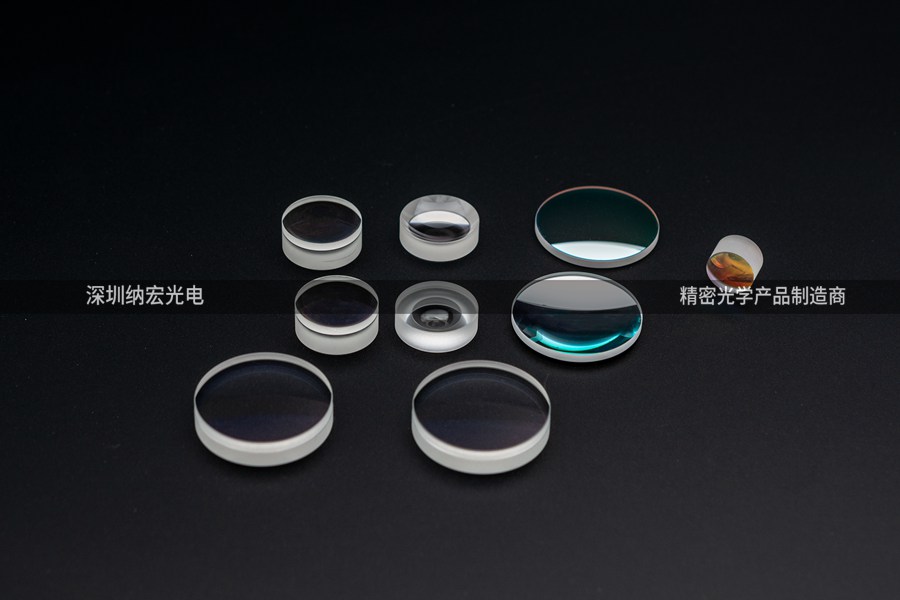

 常規透鏡尺寸有：Φ12.7mm，Φ25.4mm，Φ50.8mm，并可以根據客戶項目要求生產定制雙凸透鏡。

 深圳納宏光電擁有進口設備專業加工，高精度光學透鏡，同時納宏光電擁有完成的鍍膜產線可以完成雙凸透鏡光學鍍膜加工，歡迎來電垂詢。

 平凹透鏡參數：

 可選用材料：K9、N-BK7、JGS系列紫外熔融石英

 工作范圍：400 nm-700 nm（其他波段可定制）

 設計波長：546.1nm(n=1.519)

 焦距公差：±2%

 外形公差：+0.0/-0.02mm

 厚度公差：±0.02mm

 曲面光圈：3

 平面平整度（光圈）：1

 曲面局部光圈：0.5

 偏心度：≤3 arcmin

 面    型： λ /4@632.8nm

 表面光潔度：國標三級、美軍標60-40

 通光孔徑：>90%

 安全倒邊：<0.2X45°
