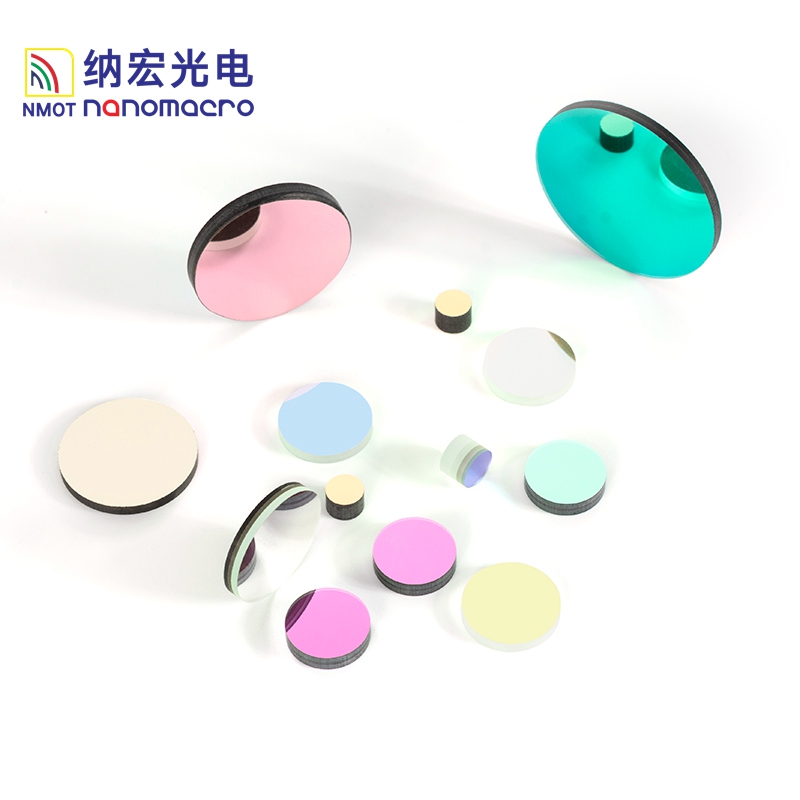

PCR熒光分析用濾光片參數圖
PCR熒光分析用濾光片鍍膜參數:
| 透過率 | Tave≥90% | ||||
| 中心波長 | 400-850nm（根據客戶要求進行選擇） | ||||
| 半高寬 | 10-60nm（根據客戶要求進行選擇） | ||||
| 截止深度 | ODabs≥5,ODave≥6@350-800nm； OD>3@800-1050nm | ||||
| 尺寸規格 | 常規6*6mm、直徑6mm、直徑12mm、直徑25mm(可加氧化鋁圈) | ||||
| 產品厚度 | 1.0mm、1.1mm | ||||
| 備注 | 可按客戶要求加工產品尺寸，接受定制其他指標參數 | ||||
典型PCR濾光片組
| 熒光染料 | 激發濾光片(nm) | 發射濾光片(nm) | 二向色鏡 | ||
| Atto 425 | BP430/24 | BP480/30 | DM450 | ||

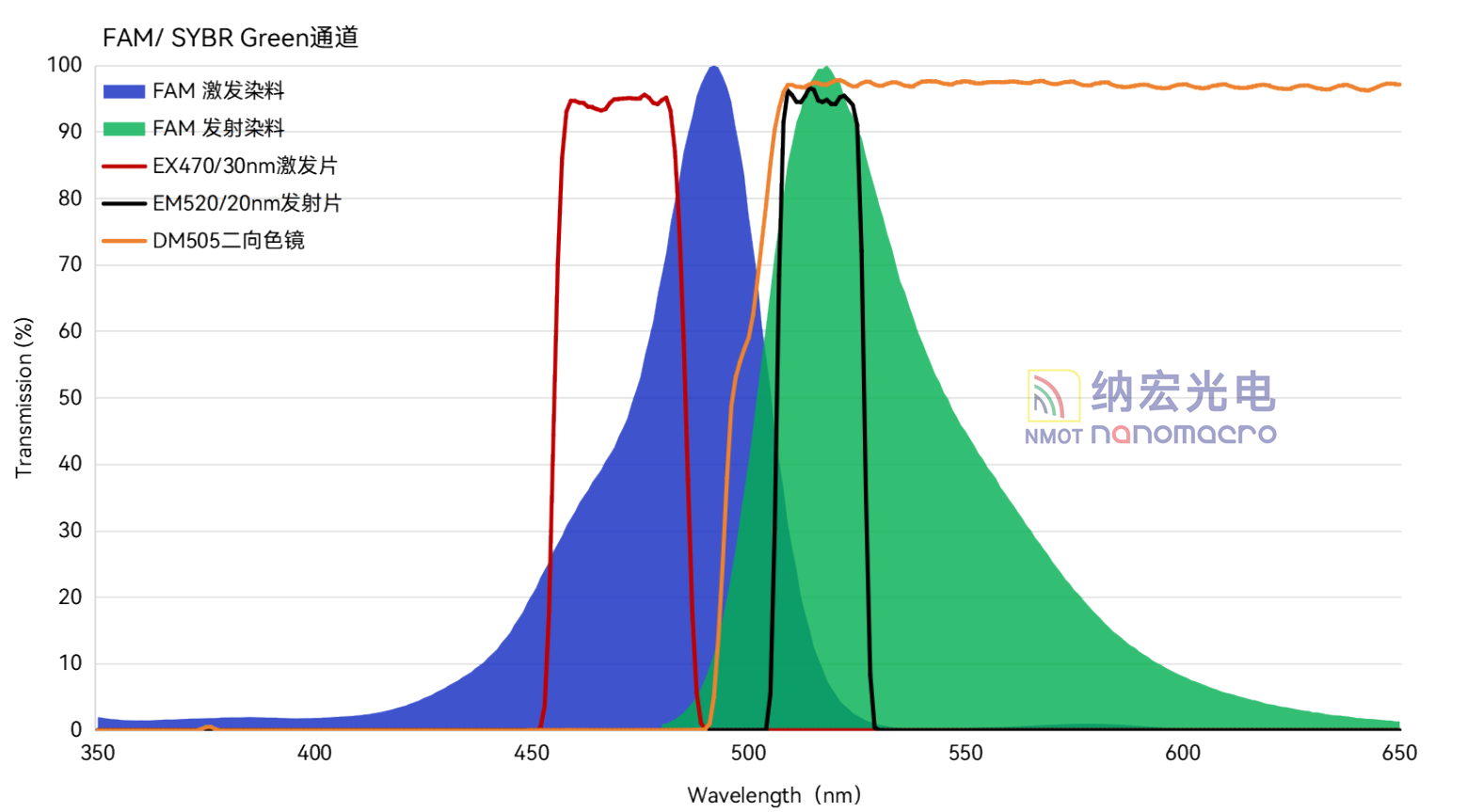

| FAM/ SYBR Green | BP470/30 | BP520/20 | DM505 | ||
| HEX/VIC/JOE | BP530/20 | BP565/22 | DM550 | ||
| CY3/TAMRA | BP543/20 | BP585/20 | DM565 | ||
| ROX/Texas Red | BP570/20 | BP612/20 | DM590 | ||
| Atto 633 | BP620/20 | BP655/20 | DM635 | ||
| CY5/Qusar 670 | BP630/20 | BP675/20 | DM647 | ||
| CY5.5/Qusar 705 | BP675/20 | BP725/30 | DM700 | ||
| CY7 | BP725/30 | BP800/30 | DM770 | ||
常用PCR濾光片
| 型號 | 中心波長(nm) | 半高寬(nm) | 型號 | 中心波長(nm) | 半高寬(nm) |
| BP430/24 | 430±2 | 24±2 | BP615/40 | 615±2 | 40±2 |
| BP470/30 | 470±2 | 30±2 | BP620/20 | 620±2 | 20±2 |
| BP480/20 | 480±2 | 20±2 | BP624/40 | 624±2 | 40±2 |
| BP480/30 | 480±2 | 30±2 | BP630/20 | 630±2 | 20±2 |
| BP485/20 | 485±2 | 20±2 | BP655/20 | 655±2 | 20±2 |
| BP520/20 | 520±2 | 20±2 | BP665/20 | 665±2 | 20±2 |
| BP523/20 | 523±2 | 20±2 | BP675/20 | 675±2 | 20±2 |
| BP525/20 | 525±2 | 20±2 | BP680/20 | 680±2 | 20±2 |
| BP530/20 | 530±2 | 20±2 | BP682/15 | 682±2 | 15±2 |
| BP543/20 | 543±2 | 20±2 | BP694/40 | 694±2 | 40±2 |
| BP565/20 | 565±2 | 22±2 | BP715/70 | 715±2 | 70±2 |
| BP570/20 | 570±2 | 20±2 | BP725/30 | 725±2 | 30±2 |
| BP580/20 | 580±2 | 20±2 | BP725/40 | 725±2 | 40±2 |
| BP585/20 | 585±2 | 20±2 | BP800/30 | 800±2 | 30±2 |
| BP612/20 | 612±2 | 20±2 | BP800/60 | 800±2 | 60±2 |
熒光PCR二向色鏡
| 型號 | 入射角度 | 透過率 | 透過波長（nm） | 反射率 | 反射波長（nm） |
| DM450 | 45度 | Tave≥95% | 465-680 | R≥95% | 380-445 |
| DM505 | 45度 | Tave≥95% | 515-700 | R≥95% | 450-490 |
| DM550 | 45度 | Tave≥95% | 560-700 | R≥95% | 450-538 |
| DM565 | 45度 | Tave≥95% | 575-700 | R≥95% | 450-555 |
| DM590 | 45度 | Tave≥95% | 605-700 | R≥95% | 450-580 |
| DM600 | 45度 | Tave≥95% | 615-700 | R≥95% | 450-590 |
| DM635 | 45度 | Tave≥95% | 650-700 | R≥95% | 450-630 |
| DM647 | 45度 | Tave≥95% | 665-700 | R≥95% | 450-640 |
| DM650 | 45度 | Tave≥95% | 670-700 | R≥95% | 450-645 |
| DM655 | 45度 | Tave≥95% | 675-700 | R≥95% | 450-650 |
| DM700 | 45度 | Tave≥95% | 715-800 | R≥95% | 450-685 |
| DM770 | 45度 | Tave≥95% | 780-900 | R≥95% | 600-755 |
| DM500(SP) | 45度 | Tave≥95% | 440-485 | R≥95% | 515-700 |
| DM550(SP) | 45度 | Tave≥95% | 480-530 | R≥95% | 565-700 |
| DM565(SP) | 45度 | Tave≥95% | 480-550 | R≥95% | 580-700 |
| DM600(SP) | 45度 | Tave≥95% | 480-580 | R≥95% | 620-700 |
| DM650(SP) | 45度 | Tave≥95% | 480-635 | R≥95% | 670-800 |
| DM690(SP) | 45度 | Tave≥95% | 480-675 | R≥95% | 710-800 |
目前市面上不同的PCR熒光分析用濾光片參數圖設備廠家使用的濾光片波長位置略有差異。
深圳納宏光電生產的PCR熒光分析用濾光片相交帶截止深度OD6以上，截止范圍一般為200nm-800nm, 或200-900nm，更多濾光片參數歡迎來電垂詢。
更多PCR濾光片產品信息可咨詢
400-168-6115
在生化分析應用領域，對PCR熒光分析用濾光片的截止深度要求很高，比如截止區的透過率＜0.001％以下，半高寬要求很窄，比如要求半高寬10nm以下。為達到這種濾光片性能要求，窄帶濾光片需要做成多腔濾光片。
PCR熒光分析用濾光片特點
高信噪比·深截止度·波長精準·高可靠性
